iOSアプリからffmpegのAPIを使う。

2016/3/14

【前提知識】iOSの共有ライブラリ(Fat Binary)の使い方。

Fat Binaryについて
OSX(x86_64), iPhoneシミュレータ(i386)、iPhone実機(arm7,arm64)はCPUアーキテクチャが違うので、それぞれのバイナリが必要。複数のアーキテクチャに対応したバイナリをFat Binaryという。

アーキテクチャはコンパイルオプション -arch で指定する。
```
$ gcc -arch [x86_64 | i386 | armv7 | arm64] ...

```
アーキテクチャによって使うSDK（ヘッダとライブラリ）が違うのでインクルードパスを変更する。これには xcrun が便利で、オプション指定でコマンド実行時の環境変数 SDKROOT に SDKディレクトリが設定される。
```
$ xcrun -sdk [macosx | iphonesimulator | iphoneos] \
    gcc -I$SDKROOT/usr/inclde -L$SDKROOT/usr/lib ...

```
実際の環境変数 SDKROOT の値は /Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs/MacOSX10.11.sdk のように非常に長い。

アーキテクチャごとのライブラリ(.a)を作り、これらを lipo コマンドで結合して Fat Binary にする。
```
$ lipo -create libmylib_x86_64.a libmylib_i386.a   \
               libmylib_armv7.a  libmylib_arm64.a  \
       -output libmylib_fat.a

```

ライブラリのビルド例。

ソースは前回の mylib.h mylib.c main.c を使う。

$ xcrun -sdk macosx          gcc -arch x86_64 -I$SDKROOT/usr/inclde -L$SDKROOT/usr/lib -c mylib.c -o mylib_x86_64.o -miphoneos-version-min=7.0
$ xcrun -sdk iphonesimulator gcc -arch i386   -I$SDKROOT/usr/inclde -L$SDKROOT/usr/lib -c mylib.c -o mylib_i386.o   -miphoneos-version-min=7.0
$ xcrun -sdk iphoneos        gcc -arch armv7  -I$SDKROOT/usr/inclde -L$SDKROOT/usr/lib -c mylib.c -o mylib_armv7.o  -miphoneos-version-min=7.0
$ xcrun -sdk iphoneos        gcc -arch arm64  -I$SDKROOT/usr/inclde -L$SDKROOT/usr/lib -c mylib.c -o mylib_arm64.o  -miphoneos-version-min=7.0
ar -r libmylib_x86_64.a mylib_x86_64.o
ar -r libmylib_i386.a   mylib_i386.o
ar -r libmylib_armv7.a  mylib_armv7.o
ar -r libmylib_arm64.a  mylib_arm64.o
lipo -create libmylib_x86_64.a libmylib_i386.a libmylib_armv7.a  libmylib_arm64.a -output libmylib_fat.a

できた .o や .a の対応アーキテクチャは lipo で調べる。

$ lipo -info mylib_x86_64.o
Non-fat file: mylib_x86_64.o is architecture: x86_64
$ lipo -info libmylib_fat.a
Architectures in the fat file: libmylib_fat.a are: i386 armv7 x86_64 arm64

※コンパイルオプション -miphoneos-version-min=7.0 はXcode7でのリンクエラー対策。詳細はこちら。

Xcodeから使う。
ヘッダ(.h)とライブラリ(.a)を PROJECT_DIR (.xcodeprojのある場所) の mylib/ に置いた場合。
1. サーチパスの設定。
  Target → Build Settings → Search Paths
  - Header Search Paths : $(PROJECT_DIR)/mylib
  - Library Search Paths : $(PROJECT_DIR)/mylib
2. ライブラリの登録。
  Target → Build Phases → Link Binary with Libraries → ＋ → Add Other...
  - $(PROJECT_DIR)/mylib から libmylib_fat.a を追加。
3. プログラム。

  AppDelegate.m
```
#import "AppDelegate.h"
#include <mylib.h>

@implementation AppDelegate

- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {
    puts(hello());
    return YES;
}

@end

```
4. 実行結果。（コンソール）
```
hello

```

ffmpegのiOS用APIの使い方。

ライブラリのビルド。
FFmpeg-iOS-build-script(GitHub) は素晴らしいスクリプトで、 ffmpegのソースダウンロードからinclude/lib生成まで全てを行ってくれる。

GitHubからスクリプトを適当な作業ディレクトリにダウンロードして、
```
$ build-ffmpeg.sh

```
これで ./FFmpeg-iOS/include と ./FFmpeg-iOS/lib ができる。このとき依存ツール (yasm, brew, gas-preprocessor) は必要に応じてインストールされる。けっこう時間がかかる。 MacBook Pro (Late 2013, Core i5 2.4GHz デュアルコアメモリ4GB) だと40分ぐらいかかる。

Xcodeから使う。

FFmpeg-iOS/ を PROJECT_DIR (.xcodeprojのある場所) に置いた場合。

サーチパスの設定。
Target → Build Settings → Search Paths
- Header Search Paths : $(PROJECT_DIR)/FFmpeg-iOS/include
- Library Search Paths : $(PROJECT_DIR)/FFmpeg-iOS/lib
ライブラリの登録。
Target → Build Phases → Link Binary with Libraries → ＋
- Add Other...
  $(PROJECT_DIR)/FFmpeg-iOS/lib から libavcodec, libavdevice, libavfilter, libavformat, libavutil, libswresample, libswscale を追加。
- frameworkリスト
  libz, libbz2, libiconv, VideoToolbox.framework, CoreMedia.framework を追加。

プログラム。

AppDelegate.m

#import "AppDelegate.h"
#import "ViewController.h"

@implementation AppDelegate

- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {

    // ウィンドウの生成。
    self.window = [[UIWindow alloc] initWithFrame:[[UIScreen mainScreen] bounds]];
    self.window.backgroundColor = [UIColor whiteColor];
    [self.window makeKeyAndVisible];

    // ビューコントローラの生成。
    ViewController* viewCtl = [[ViewController alloc] init];
    self.window.rootViewController = viewCtl;

    return YES;
}

@end

ViewController.m

// 動画ファイルから1フレームごとにUIImageに格納し連続表示する。
// デコードは別スレッドで行い、1フレーム完了するたびにメインスレッドでコールバックする。
// （全てメインスレッドで実行すると、常にスレッドがビジーで表示が更新されない。）
// だいたい30fpsになるよう、デコーダスレッド側でwaitを入れる。

#import "ViewController.h"

#include <libavcodec/avcodec.h>
#include <libavfilter/avfilter.h>
#include <libavformat/avformat.h>
#include <libavutil/imgutils.h>
#include <libswscale/swscale.h>

@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    // イメージビューの作成。
    UIImageView* imageView = [[UIImageView alloc] initWithFrame:self.view.bounds];
    imageView.contentMode = UIViewContentModeScaleAspectFit;
    [self.view addSubview:imageView];

    // 動画のデコードとコマ画像の表示。
    [self parseVideoAndGotFrame:^(UIImage* image) {
        imageView.image = image;
    }];
}

// 動画のデコードとコマ画像の生成。
- (void)parseVideoAndGotFrame:(void (^)(UIImage* image))gotFrame {

    // バックグラウンドでデコード処理。
    dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{

        // リソース動画ファイルのパス取得。
        NSURL* videoUrl = [[NSBundle mainBundle] URLForResource:@"a" withExtension:@"mp4"];
        const char* inputFilename = [[videoUrl absoluteString] UTF8String];

        // 初期化。
        av_register_all();

        // 動画ファイルのオープンとストリーム情報の取得。
        AVFormatContext* pFormatCtx = NULL;
        if (avformat_open_input(&pFormatCtx, inputFilename, NULL, NULL) != 0) {
            printf("Error: avformat_open_input()\n");
            return;
        }
        if (avformat_find_stream_info(pFormatCtx, NULL) < 0) {
            printf("Error: avformat_find_stream_info()\n");
            return;
        }

        // Videoストリームを探す。
        int videoStreamIndex = av_find_best_stream(pFormatCtx, AVMEDIA_TYPE_VIDEO, -1, -1, NULL, 0);
        if (videoStreamIndex < 0) {
            printf("Error: av_find_best_stream() for video\n");
            return;
        }

        // Videoコーデックの取得とオープン。
        AVStream* pVideoStream = pFormatCtx->streams[videoStreamIndex];
        AVCodecContext* pVideoCodecCtx = pVideoStream->codec;
        AVCodec* pVideoCodec = avcodec_find_decoder(pVideoCodecCtx->codec_id);
        if (pVideoCodec == 0) {
            printf("Error: avcodec_find_decoder()\n");
            return;
        }
        if (avcodec_open2(pVideoCodecCtx, pVideoCodec, NULL) < 0) {
            printf("Error: avcodec_open2() for video\n");
            return;
        }
        float videoTimeBase = av_q2d(pFormatCtx->streams[videoStreamIndex]->time_base);
        float videoFrameRate = av_q2d(pVideoStream->r_frame_rate);
        printf("video stream: #%d %s %f fps\n", videoStreamIndex, pVideoCodec->name, videoFrameRate);

        // Audioストリームを探す。
        int audioStreamIndex = av_find_best_stream(pFormatCtx, AVMEDIA_TYPE_AUDIO, -1, -1, NULL, 0);
        if (audioStreamIndex < 0) {
            printf("Error: av_find_best_stream() for audio\n");
            return;
        }

        // Audioコーデックの取得とオープン。
        AVCodecContext* pAudioCodecCtx = pFormatCtx->streams[audioStreamIndex]->codec;
        AVCodec* pAudioCodec = avcodec_find_decoder(pAudioCodecCtx->codec_id);
        if (pAudioCodec == 0) {
            printf("Error: avcodec_find_decoder() audio\n");
            return;
        }
        if (avcodec_open2(pAudioCodecCtx, pAudioCodec, NULL) < 0) {
            printf("Error: avcodec_open2() for audio\n");
            return;
        }
        float audioTimeBase = av_q2d(pFormatCtx->streams[audioStreamIndex]->time_base);
        int audioSampleRate = pAudioCodecCtx->sample_rate;
        printf("audio stream: #%d %s %d Hz\n", audioStreamIndex, pAudioCodec->name, audioSampleRate);

        // Video/Audio読み込み用フレームの確保。
        AVFrame* pSrcFrame = av_frame_alloc();
        int srcWidth = pVideoCodecCtx->width;
        int srcHeight = pVideoCodecCtx->height;
        int srcFmt = pVideoCodecCtx->pix_fmt;

        // コマ画像キャプチャ用フレームの確保。（バッファ付き）
        AVFrame* pCapFrame = av_frame_alloc();
        int capWidth = 320;
        int capHeight = 180;
        int capFmt = AV_PIX_FMT_RGB24;
        int bufferAlign = 32;
        unsigned char* pCapBuffer = (unsigned char *)av_malloc(av_image_get_buffer_size(capFmt, capWidth, capHeight, bufferAlign)); // バッファ確保
        av_image_fill_arrays(pCapFrame->data, pCapFrame->linesize, pCapBuffer, capFmt, capWidth, capHeight, bufferAlign); // バッファ関連付け

        // Video→コマ画像変換用コンテキストの取得。
        struct SwsContext* pSwsCtx = sws_getContext(srcWidth, srcHeight, srcFmt, capWidth,  capHeight, capFmt, SWS_FAST_BILINEAR, NULL, NULL, NULL);

        // フレームを読み込む。 ->pkt
        AVPacket pkt;
        int videoCount = 0, audioCount = 0;
        while (av_read_frame(pFormatCtx, &pkt) == 0) {

            // Videoフレームのデコード。 pkt -> pSrcFrame
            if (pkt.stream_index == videoStreamIndex) {
                int got_picture;
                if (avcodec_decode_video2(pVideoCodecCtx, pSrcFrame, &got_picture, &pkt) < 0) {
                    printf("Error: avcodec_decode_video2()\n");
                } else {

                    // 1フレーム完成したらキャプチャ。 pSrcFrame -> pCapFrame
                    if (got_picture) {
                        ++videoCount;
                        sws_scale(pSwsCtx, (const uint8_t **)pSrcFrame->data, pSrcFrame->linesize, 0 , srcHeight, pCapFrame->data, pCapFrame->linesize);

                        // pCapFrame -> UIImage
                        UIImage* image = [self rgb24ToUIImage:pCapFrame->data[0] width:capWidth height:capHeight wrap:pCapFrame->linesize[0]];

                        // メインスレッドでコールバック
                        dispatch_async(dispatch_get_main_queue(), ^{
                            gotFrame(image);
                        });

                        // デコーダスレッドは少し待つ。だいたい30fpsにする。
                        [NSThread sleepForTimeInterval:0.029f];

                        if (videoCount % 1000 == 0)
                            printf("video #%d time:%f\n", videoCount, videoTimeBase * pSrcFrame->pkt_pts);
                    }
                }
            }

            // Audioフレームのデコード。 pkt -> pSrcFrame
            else if (pkt.stream_index == audioStreamIndex) {
                do {
                    int got_frame;
                    int ret = avcodec_decode_audio4(pAudioCodecCtx, pSrcFrame, &got_frame, &pkt);
                    if (ret < 0) {
                        printf("Error: avcodec_decode_audio4()\n");
                    } else {

                        // 1フレーム完成したら表示。
                        if (got_frame) {
                            if (pAudioCodecCtx->sample_fmt != AV_SAMPLE_FMT_FLTP) {
                                printf("Error: unsupported audio sample format.\n");
                                continue;
                            }
                            ++audioCount;
                            if (audioCount % 1000 == 0)
                                printf("audio #%d time:%f\n", audioCount, audioTimeBase * pSrcFrame->pkt_pts);
                        }
                    }

                    // コーデックによっては一度に全てを処理しないので残りを再処理。
                    int decoded = FFMIN(ret, pkt.size);
                    pkt.data += decoded;
                    pkt.size -= decoded;
                } while (0 < pkt.size) ;
            }

            // パケットメモリ解放。
            av_packet_unref(&pkt);
        }
        printf("Total video frame: %d\n", videoCount);
        printf("Total audio frame: %d\n", audioCount);

        // メモリ解放。
        sws_freeContext(pSwsCtx);
        av_free(pCapBuffer);
        av_free(pCapFrame);
        av_free(pSrcFrame);
        avcodec_close(pAudioCodecCtx);
        avcodec_close(pVideoCodecCtx);
        avformat_close_input(&pFormatCtx);
    });
}

- (UIImage*)rgb24ToUIImage:(uint8_t*)pRgb width:(int)width height:(int)height wrap:(int)wrap
{
    // RGB24 -> RGBA32 pixelデータ転送。
    uint8_t* pRgba = malloc(width * height * 4);
    for (int y = 0; y < height; ++y) {
        int si = y * wrap;
        int di = y * width * 4;
        for (int x = 0; x < width; ++x) {
            pRgba[di + 0] = pRgb[si + 0];
            pRgba[di + 1] = pRgb[si + 1];
            pRgba[di + 2] = pRgb[si + 2];
            pRgba[di + 3] = UINT8_MAX;
            si += 3;
            di += 4;
        }
    }

    // UIImage作成。
    CGColorSpaceRef colorSpace = CGColorSpaceCreateDeviceRGB();
    CGContextRef ctx = CGBitmapContextCreate(pRgba, width, height, 8, width * 4, colorSpace, kCGImageAlphaPremultipliedLast);
    CGImageRef cgimage = CGBitmapContextCreateImage(ctx);
    UIImage* uiimage = [[UIImage alloc] initWithCGImage:cgimage];
    CGImageRelease(cgimage);
    CGContextRelease(ctx);
    free(pRgba);
    return uiimage;
}

@end

a.mp4

リソースファイルとして動画を登録しておく。

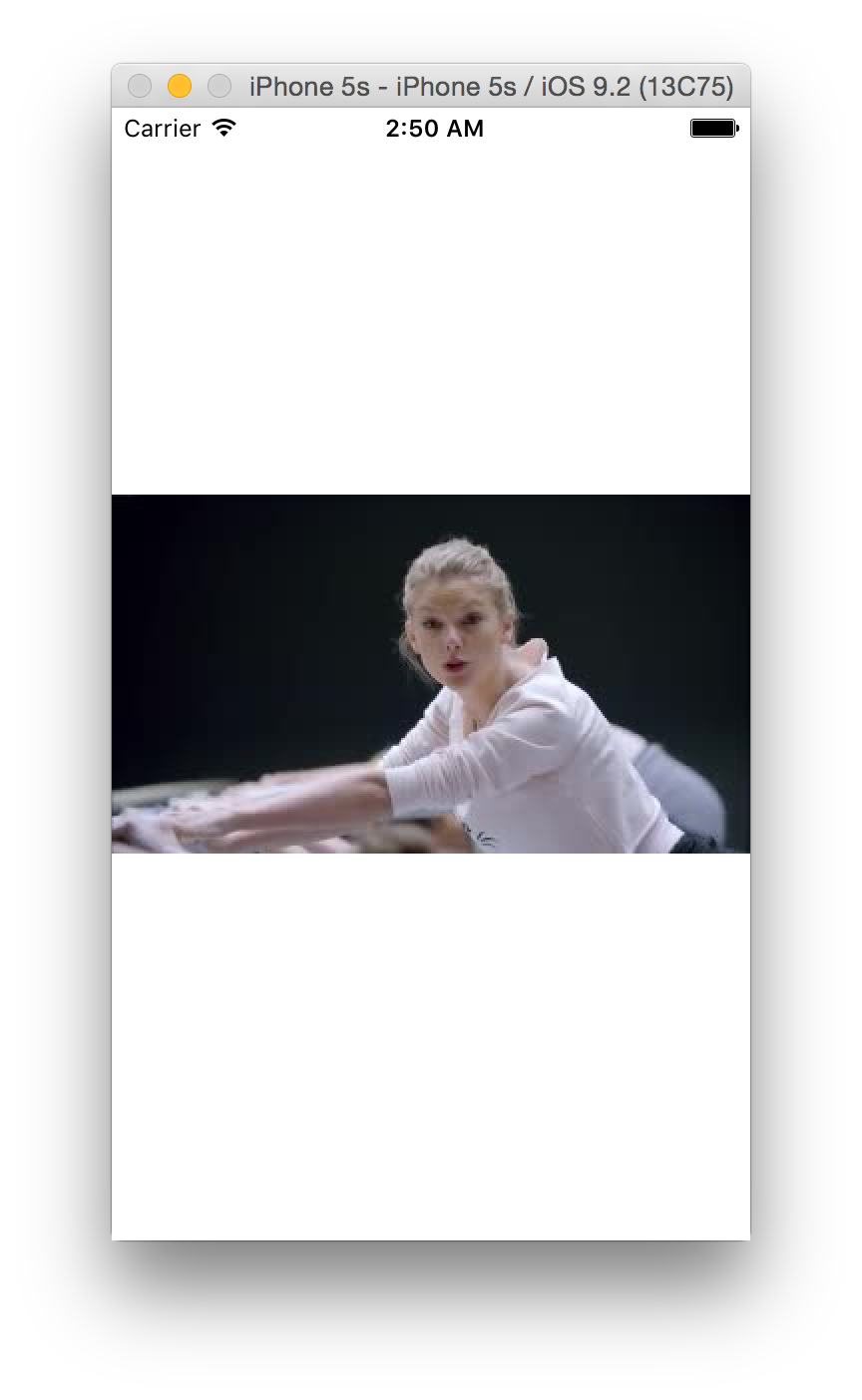

実行結果。
約30fpsで静止画が連続表示され、無音で動画が動くように見える。
